现场判断滑体在向坡下移动,监测曲线却出现了负值。

先别急着认定设备异常。

先分清:负的是 X 轴,还是 Y 轴?看的又是原始倾角、单节变化,还是累计位移? 这几种“负值”,含义并不相同。

下面讨论的是:相对于初始监测时刻的水平位移,预设 +X 指向坡下主滑方向。

先说 Y 轴:负值是正常的方向表达

通常,X 轴对应 A—A′ 主滑方向剖面,Y 轴对应 B—B′ 横向剖面。具体正方向,以现场安装约定为准。

实际滑动方向未必与预设 X 轴完全重合。当它偏向 −Y 一侧,就可能同时出现 X>0、Y<0:既有向坡下的分量,也有横向分量。

因此,Y 为负,不等于向坡上滑,也不能单凭这一点认定设备异常或主滑方向判断错误。 是否异常,还要看变化幅度、速率及不同深度之间的关系。测轴正负与安装朝向的对应关系,可参见 DGSI 方向说明。

如果需要沿核实后的主滑方向展示数据,可以统一调整 X/Y 坐标;不必为了让 Y 变成正数而调整方向。

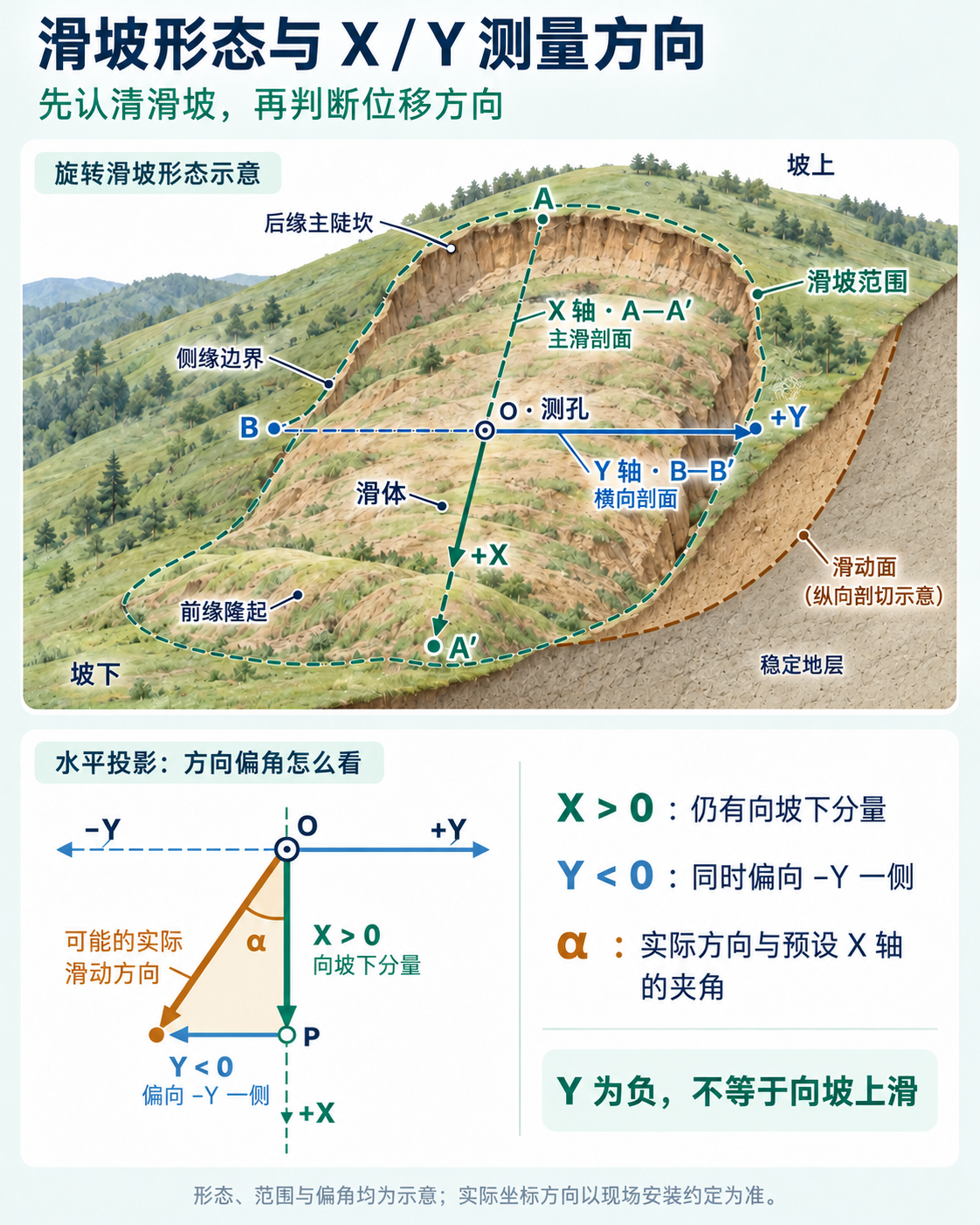

滑坡范围、X/Y测量方向及可能的方向偏差
滑坡范围、X/Y测量方向及可能的方向偏差

如果 X 轴也为负,按这六项依次排查

以下是便于现场核实的排查顺序,具体原因仍要结合安装记录、两轴数据和独立观测判断。

1.配置错误:先核对“方向”有没有被解释反

设备、采集程序和平台之间,只要 X/Y 对应关系、正负号、方位参数或前后两期的相减顺序不一致,就可能把正常变化显示成负值。

**判断线索:**首次接入、更换平台或修改参数后出现反向;多节传感器同时呈现类似变化。

**解决办法:**对照安装方向标记、设备协议和平台配置逐项核查,用已知方向的测试贯通“原始读数—计算—曲线”。确认规则后,统一重算相关历史数据,并保留配置变更记录。

2.滑动方向判断失误:实际方向与预设 +X 不一致

X 轴通常按预判的主滑方向布置,但局部滑体、不同深度或不同阶段的实际运动方向,可能与预判不一致。

这里要分清:小幅方向偏差可以解释 Y 为负,却不能直接解释原本沿 +X 的位移变成负 X。 在坐标和参考点可靠的前提下,同一个水平位移向量与 +X 的夹角超过 90°,其 X 分量才会为负。

**判断线索:**两轴合成方向与预判明显不符,且地表测量、裂缝变化或相邻测孔也提供了相应证据。

**解决办法:**结合地形、地质和独立位移观测重新核实方向。支持远程方向设置的系统,可据此修正 X 轴方位参数,并用统一坐标重算相关历史数据。方向调整只是改变分量的表达,不会改变实际滑动。

3.回填与安装初期调整:先留意前期的小幅变化

回填材料松弛、沉降或局部接触不足,可能让管体或传感器调整姿态,出现与滑坡运动方向相反的倾斜。USGS 的滑坡监测资料中,就记录过回填松弛导致部分传感器反向倾斜的情况。USGS 现场资料

**判断线索:**出现在安装前期、幅度较小、集中于部分节段,并逐渐趋稳。这些是排查线索,不能仅凭“前期、小值”就认定是回填影响,也没有通用的“几毫米以内都正常”。

**解决办法:**核查回填与安装记录,连续复测,比较各节变化及系统重复性;确认安装状态稳定后,选取合适的基准期,保留前期数据和基准衔接记录。若变化持续增大或与其他监测一致,应继续核查真实变形。

4.测斜管扭转:孔口对准,孔内未必同向

对于测量方向跟随导槽的设备,测斜管扭转会改变各深度的测轴朝向。把方向不同的各节数据直接累计,可能混合两个方向的分量。

还要区分两种情况:初测前已有、之后不再变化的扭转,主要影响方向解释;初测后测轴又发生转动,还可能把原有横向倾斜混入前后差值,产生假位移。 固定的小扭转并不必然导致负 X。DGSI 扭转测量手册、旋转误差说明

**判断线索:**不同深度的方向表现不一致,安装记录提示管体受扭,或异常出现在方向状态变化之后。

**解决办法:**核查沿深度的方位及其变化。有可靠方位资料时,将各测段、各期数据先换算到共同坐标,再求差、累计。只有孔口方位时,不能直接校正各层不同的扭转;缺少历史方位资料时,也不能仅凭负曲线反推校正量。

安装阶段,导轮转动与传感器测量方向解耦的结构,可减少导槽扭转造成的方位影响;孔口方向仍需单独校核。

5.底部移动更多:都向坡下滑,也可能出现负值

这一种最容易被曲线误导。

当累计位移采用“底部归零”时,曲线表示的是各深度相对于底部的位移。只有底部稳定,才能直接把它作为相对于稳定地层的位移来解释。DGSI 测斜仪手册

假设同一时段内:

  • 孔口向坡下移动 5 mm;
  • 作为基准的底部向坡下移动 20 mm;
  • 底部归零后,孔口显示 5 − 20=−15 mm。

两处都在向坡下移动,只是孔口比底部少移动了 15 mm。 曲线出现负值,并不说明孔口在向坡上滑。

**判断线索:**地表观测显示向坡下移动,孔内相对曲线却为负;钻孔是否穿过滑动带、底部是否进入稳定地层,也存在疑问。软件把底部画在零点,不是底部稳定的证据。

**解决办法:**先核实基准深度是否稳定。若底部也在移动,可利用 GNSS 或全站仪独立测得的孔口位移约束整条曲线;两套数据必须对应同一实体位置、同一时间基线和同一坐标方向。必要时补充进入稳定地层的监测孔。仅把孔口也设为零,仍得不到绝对位移。

6.传感器本体或标定异常:放在后面,用测试确认

“传感器连正反方向都分不清”,不宜成为看到负值后的第一反应。对于已有出厂标定、且现场正反向检验合格的设备,可以先排查前面的原因。

**判断线索:**在可控测试中,按本体标记向已知正方向倾斜,原始读数却持续向相反方向响应。微小负值、零偏和温漂,与这种方向响应异常不是一回事。

**解决办法:**在安装前或取回后的可控条件下,按本型号说明书做正反向测试,同时比较原始输出和平台结果。原始响应正确、平台反向,继续检查配置和算法;独立读数仍异常,再由厂家复检标定、维修或更换。此类正反向检查,也是 GEOKON 安装前检验的明确步骤。

负值表达的是方向和相对变化。先查清坐标、安装状态和参考点,再解释曲线。若这些环节都可靠,就应保留实测结果,结合地质条件分析,不能为了符合预期,把负值改成正值。

延伸阅读:测斜管扭转与传感器定向。
