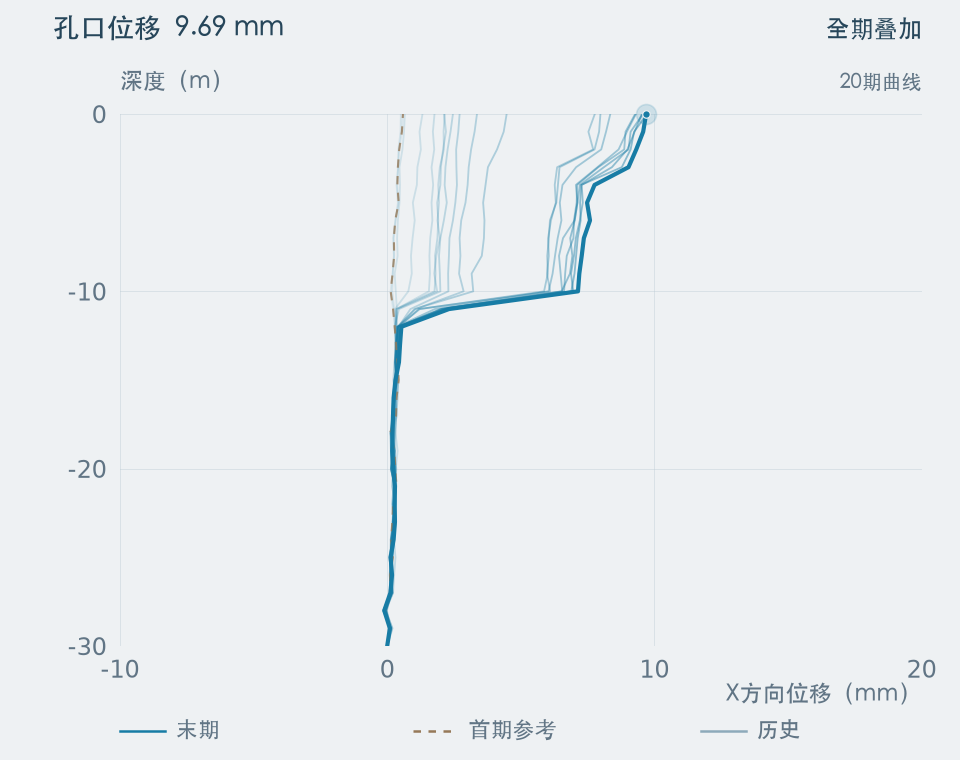

深部水平位移
竖直安装
在钻孔测斜管内竖直布设，连续获取不同深度的水平位移。对比不同时期的曲线，辅助识别深部变形集中位置。
应用与测量结果
不同布设方式，看清不同变形
以钻孔深部位移监测为主要应用，
也可用于水平沉降与拱形收敛测量。
收敛变形
拱形安装
沿结构断面拱形布设，以一端为基准点，测量各点的收敛变化。对比不同日期的断面曲线，观察结构形态变化。

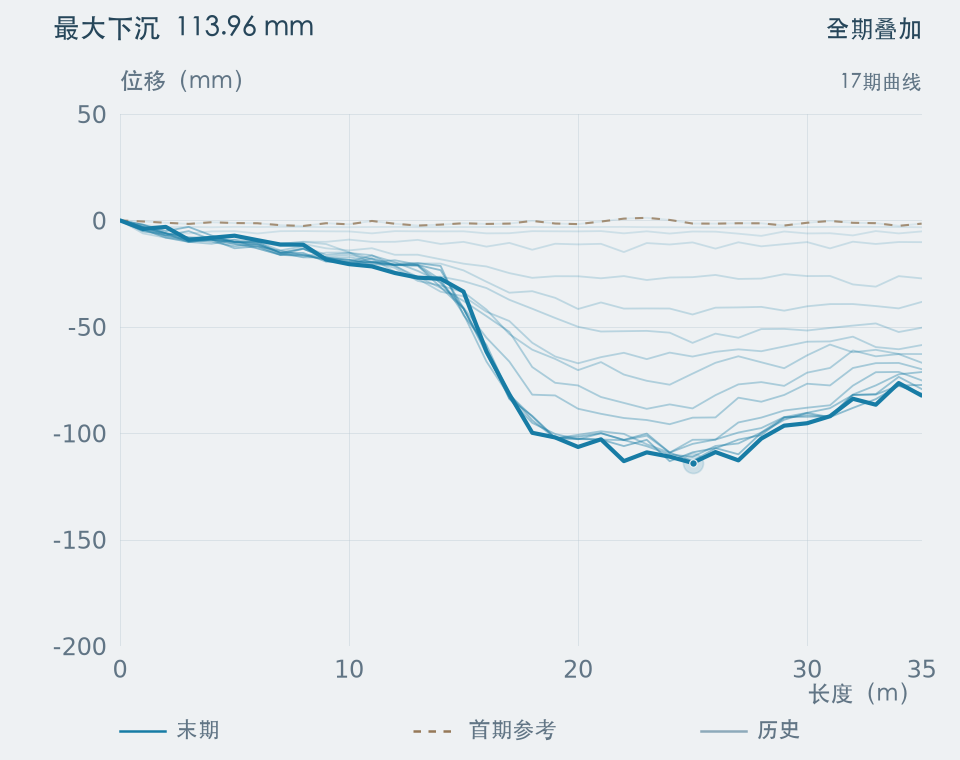

区域沉降
水平安装
沿路基或坝体水平布设，以一端为基准点，测量沿线各位置的沉降。通过曲线查看沉降分布及其随时间的变化。
以上为不同安装方式的测量曲线示例，并非同一测线同时输出的监测结果。动画按采样日期逐期播放。
结构与安装
沿孔布设，自动获取深部位移
连续柔性测线沿测斜管布设，通过孔口固定与保护部件完成安装，连接数据采集终端进行自动测量。可搭配RT-1000 / RT-2000，也可接入项目现有采集设备。
同一钻孔，按需扩展监测项目
地下水位与水温选配
在传感器底部集成水位计，同步获取地下水位与水温，结合位移数据分析水位变化与变形的关系。
分层沉降选配
按需在相应测节集成分层沉降监测组件，配合沉降磁环，获取不同深度土层的沉降数据。
可靠测量与系统接入
为长期现场监测而设计
自动温补，减小温漂影响
内置温度测量单元，自动进行温度补偿，减小温度变化对测量结果的影响。沉降与收敛监测还具备扭转自校正功能。
可靠防护，适应现场环境
采用防水密封结构，具备防雷、防静电设计，面向钻孔浸水和室外长期监测环境。根据现场水压选择相应产品版本。
便于系统集成
采用RS485接口，可以使用标准Modbus、ASCII字符、十六进制私有协议，便于接入采集设备和监测系统。
技术参数
RT-1010 主要技术参数
用于产品选型与系统集成，
具体配置以项目技术确认为准。
产品资料
资料下载
产品彩页与安装视频可公开下载。如资料版本与本页参数有差异，请以最新技术确认为准；安装与通信开发资料可联系技术人员获取。
选型与接入
常见问题
能否接入项目现有的采集设备和监测系统？
可以。RT-1010采用RS485接口，支持标准Modbus、ASCII字符和十六进制私有协议。选型时需核对采集设备的供电、协议与通道配置，也可搭配RT-1000 / RT-2000数据采集终端。
一套设备能否同时实现所有监测功能？
需根据布设方式与组件配置确定。竖直钻孔主要监测深部水平位移，水位、水温与分层沉降需配置相应组件。区域沉降采用水平布设，收敛变形采用拱形布设，不应将不同安装方式理解为同一测线的默认同时输出。
内置温度测量与水温监测有什么区别？
内置温度测量用于自动温度补偿；水温由选配的地下水位与水温一体组件获取。两者用途与测量位置不同，应按实际监测需求确定配置。
曲线中的位移以什么为基准？
沿测线各位置的位移通过测节倾角与节长计算，并以选定的参考点为基准。布设时需确认基准点和初始测量状态，后续在相同基准下比较变形变化。
