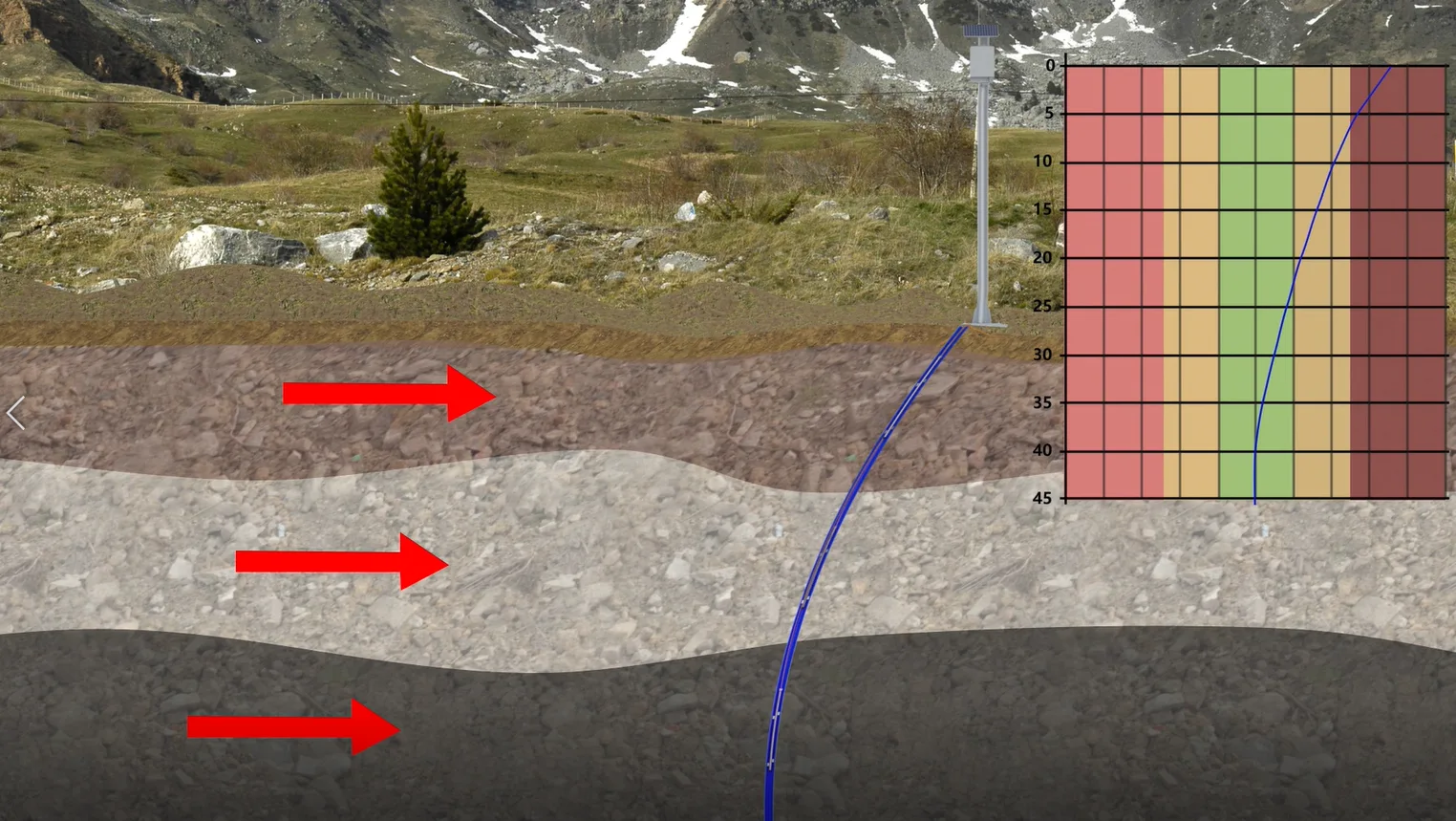

水平位移
根据各测点的倾角变化与安装间距计算水平位移，形成钻孔深度—位移曲线。
监测能力
从多类测量数据到深部位移分析
RT-1020固定安装在钻孔内的设定深度，持续获取倾角、温度与供电电压数据，并结合安装间距计算不同深度的水平位移。
三轴倾角
持续获取设定深度的三轴倾角变化，为深部位移计算提供基础数据。
温度
同步采集孔内温度，用于温度补偿和环境变化分析。
供电电压
持续监测传感器供电电压，便于判断现场供电状态。
主要安装方式
钻孔内分层布设，监测关键深度

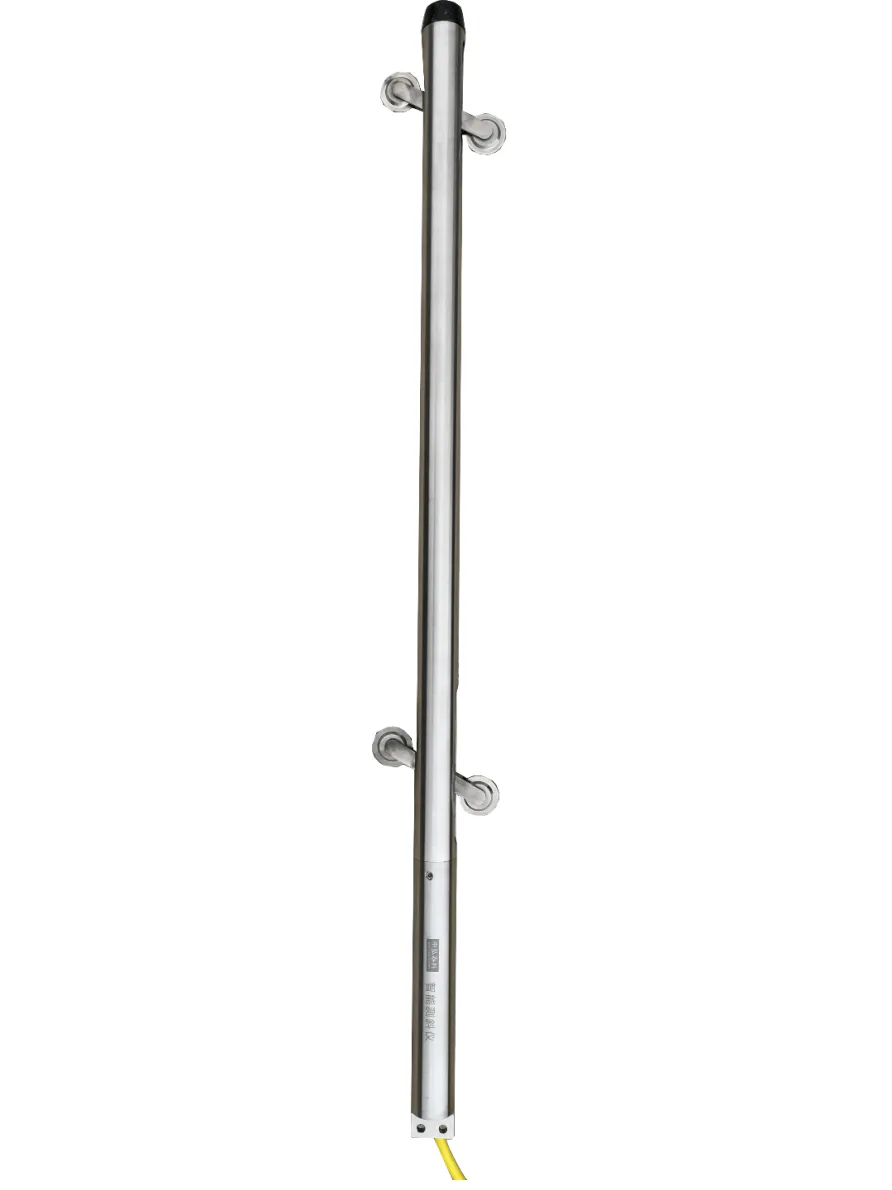

根据钻孔深度、地层条件和重点监测位置，将RT-1020固定安装在不同深度，持续获取各测点的倾角变化并计算水平位移。
查看完整大图分层布设
根据重点监测深度确定传感器的位置与间距，获取钻孔不同深度的变形数据。
固定方向
通过定位组件保持传感器的安装方向和测量位置，确保长期监测数据稳定。
数据接入
各测点通过RS485接口接入数据采集终端，形成钻孔深度—位移监测曲线。
产品优势
高精度、宽量程，适合长期固定监测
RT-1020面向钻孔内固定深度监测，兼顾测量精度、环境适应性与系统接入能力。
高精度倾角测量
适合微小倾角变化和固定深度的长期监测。
监测关键深度
根据地层条件和重点监测位置分层布设，获取钻孔不同深度的变形数据。
适应地下水环境
密封结构适合地下水环境中的长期监测。
便于系统集成
采用RS485接口和标准Modbus协议，便于接入数据采集终端和第三方监测系统。
典型应用
面向关键深度的长期钻孔监测
RT-1020适合在钻孔内固定监测重点深度，可用于尾矿库、露天矿、边坡与滑坡及基坑监测。
尾矿库
用于坝体及库区边坡关键深度的长期稳定性监测。
露天矿
监测开采和爆破影响下重点岩土层的深部位移。
边坡与滑坡
监测边坡内部关键深度的倾角与水平位移变化。
基坑监测
监测围护结构和周边土体不同深度的水平位移变化。
技术参数
RT-1020 技术参数
选型与使用
常见问题
RT-1020 与 RT-1015、RT-1010 应该如何选择？
RT-1020适合在钻孔内分层布设，对关键深度进行高精度、长期定点监测；RT-1015重量轻、支持现场拼接，适合中浅层钻孔；RT-1010适合多深度连续测量，并可获取水平位移、区域沉降、分层沉降、地下水位和温度。
RT-1020 如何得到水平位移数据？
传感器测量各固定深度的倾角变化，结合安装间距和初始基准计算水平位移；多个监测点的数据可形成深度—位移曲线。
钻孔内的传感器安装位置如何确定？
通常根据地质分层、潜在滑动面和重点变形位置确定监测深度，可针对不同项目灵活配置监测点数量和间距。
RT-1020 能否用于有地下水的钻孔？
产品采用304不锈钢结构，密封等级为IP68，最高耐水压2MPa。选型时仍需结合现场水压和水体腐蚀性进行确认。
