RT-2001：无外接电源点位的爆破振动监测

整理自中弘泰科公众号技术文章。点击配图可查看原图。

在隧道、山区和铁路沿线布设爆破振动监测点，现场往往缺少外接电源，可用于进场和安装的时间也有限。设备之外，还要考虑供电、固定、通信以及后续取数的安排。

RT-2001爆破振动监测终端采用内置电池供电，连接三维振动速度传感器，以触发方式记录爆破与打桩过程中的振动波形。它将终端供电、事件采集和数据读取组织在同一套现场设备中。

一箱携行，先确认测点与安装条件

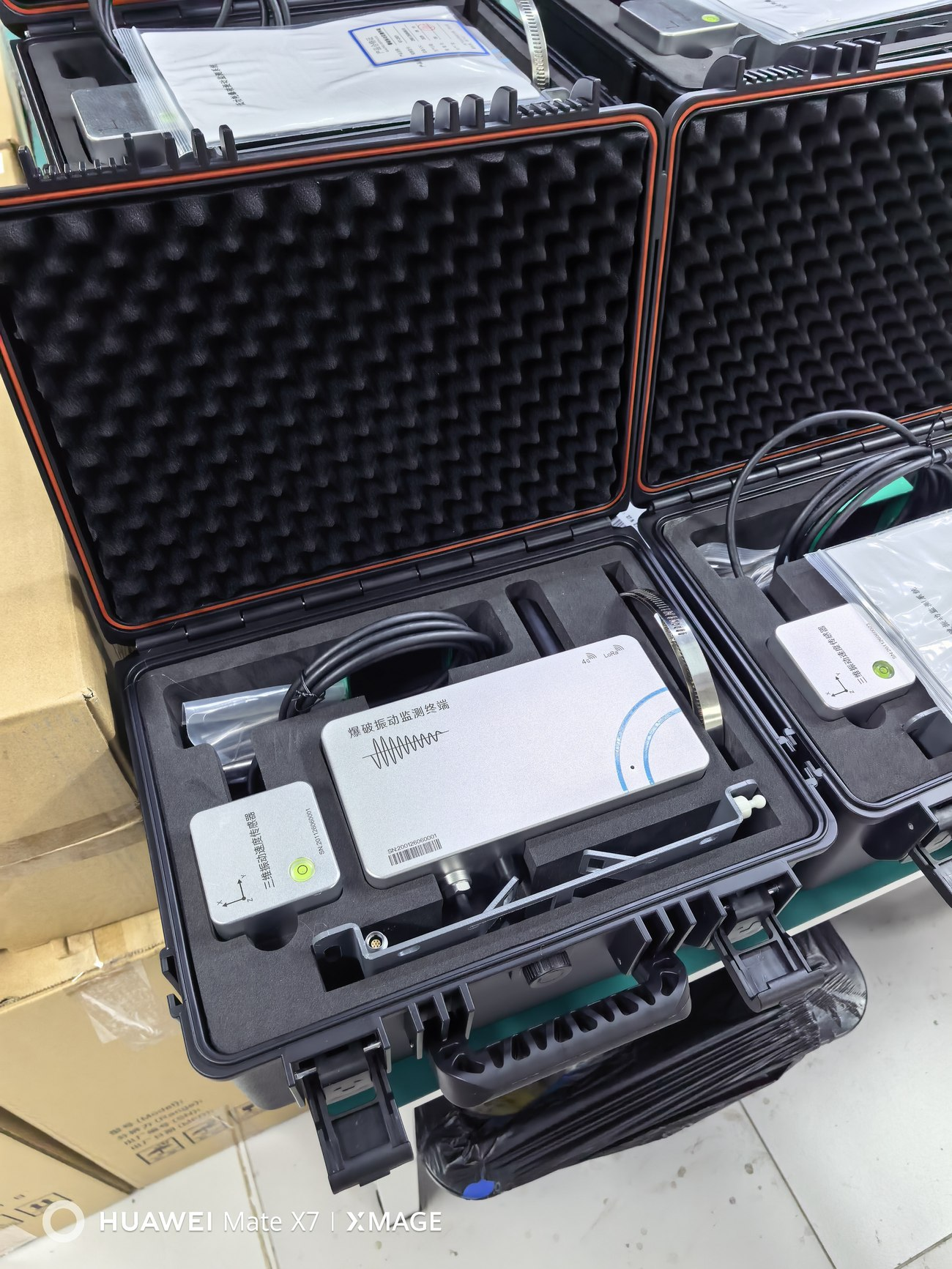

终端、传感器及安装附件可以整套收纳，便于运输和现场携行。内置95 Ah电池使终端能够独立供电，减少现场外接供电设备的布置工作。

进场前，仍需确认监测对象、测点位置、安装基面和通信条件。安装用时取决于现场准备与固定条件，应将传感器固定、方向复核和连线检查计入作业安排。

终端可采用支架固定或抱箍安装。根据现场墙面、已有立杆及安装空间选择方式，并核对配套附件尺寸。

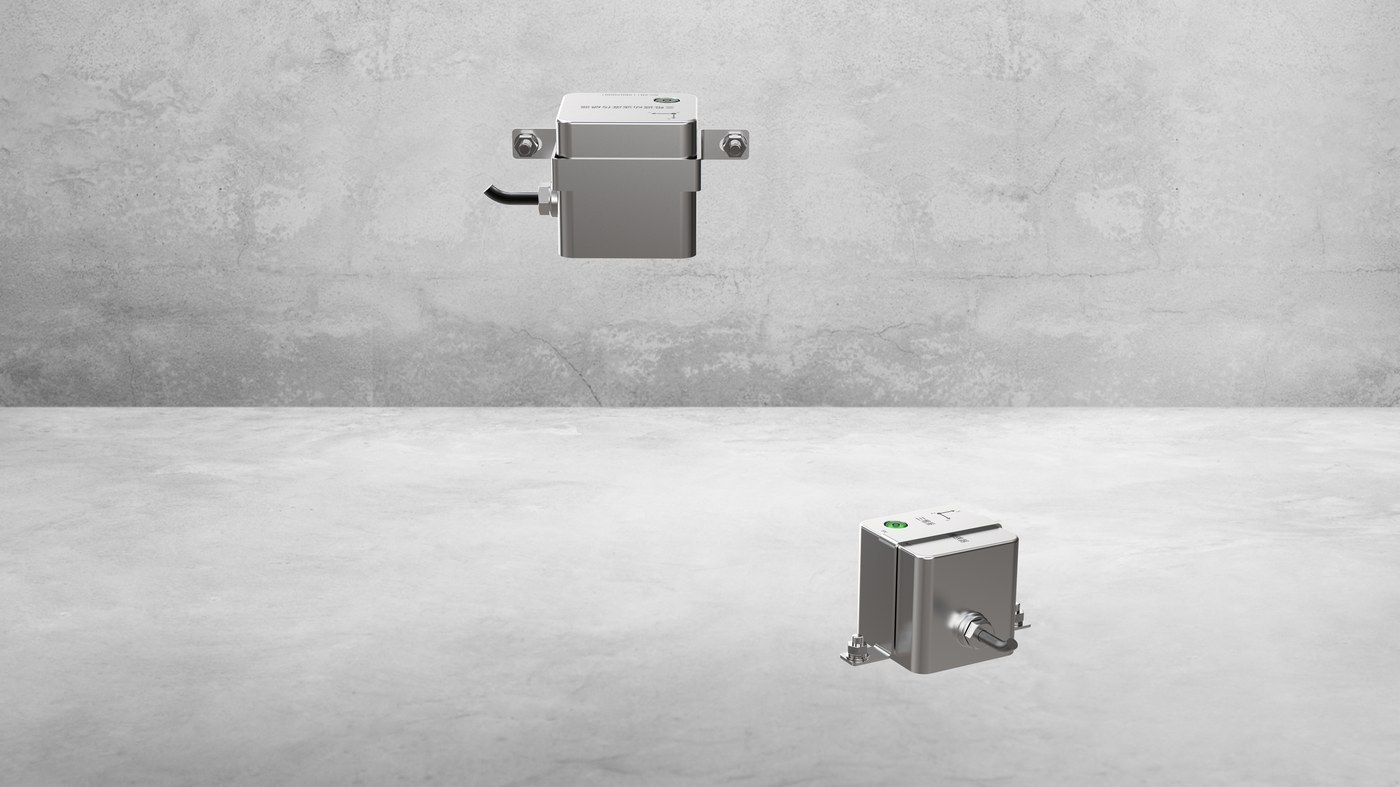

传感器支持侧壁、地面或拱顶安装。固定前按本型号安装说明核对方向标识和水平要求，使传感器可靠地耦合到被监测对象，再连接终端与传感器线缆。

内置供电减少了外接电源布线，传感器与终端之间仍需正确连接。 安装完成后检查紧固状态、连接器和设备读数，留下测点位置及安装方向记录。

终端采用触发采集：无触发时进入低功耗模式，振动触发后采集事件波形，并在本地存储。

这一方式适用于关注爆破或打桩事件的监测点。现场配置应围绕监测目标核对触发条件和采集设置，再通过测试事件检查记录效果。

电池使用时间会受到采集事件数量、通信条件和设备配置影响，项目配置时需结合实际工况确认。

设备支持4G通信和蓝牙BLE 5.2，LoRa为选配通信方式。

有4G覆盖时，可将监测数据上传至平台。没有4G信号的点位，可通过安卓App与终端建立蓝牙连接，进行参数配置、波形查看和历史数据下载；手机联网后，再将已下载的数据同步到平台。

因此，布点前除了确认供电和安装条件，也要明确现场采取哪种通信方式，以及历史数据如何读取和归档。

LoRa Mesh用于把无运营商信号区域的事件数据传到具备4G覆盖的位置。采集节点连接三维振动速度传感器，将事件数据送入LoRa Mesh网络；配置好的RT-2001中继在相邻节点之间逐跳转发；RT-2001网关接收数据，再通过4G上传服务器。

数据方向：传感器 → RT-2001采集节点 → RT-2001中继节点 → RT-2001网关节点 → 4G → 云平台。 中继数量和位置根据现场链路测试确定，示意图中的间距不代表通信距离。

LoRa Mesh是选配组网方案，部署前需确认LoRa硬件、交付固件和各节点角色，并测试实际通信链路、多点触发和端到端上传。网关仍需稳定4G覆盖；现场蓝牙取数则是人员通过手机读取本地记录，两种方式的工作流程不同。

可以按项目选配LoRa Mesh，由中继将数据送到有稳定4G覆盖的网关。需要先验证节点间链路和网关上传条件；仅有蓝牙功能的现场取数流程需要人员到场。

不是。LoRa Mesh为选配方案，需确认硬件、固件与节点配置。具体通信距离、跳数和传输时效以项目测试结果为准。

需要。内置电池为终端供电，三维振动速度传感器仍需与终端正确连接，并与监测对象可靠耦合。

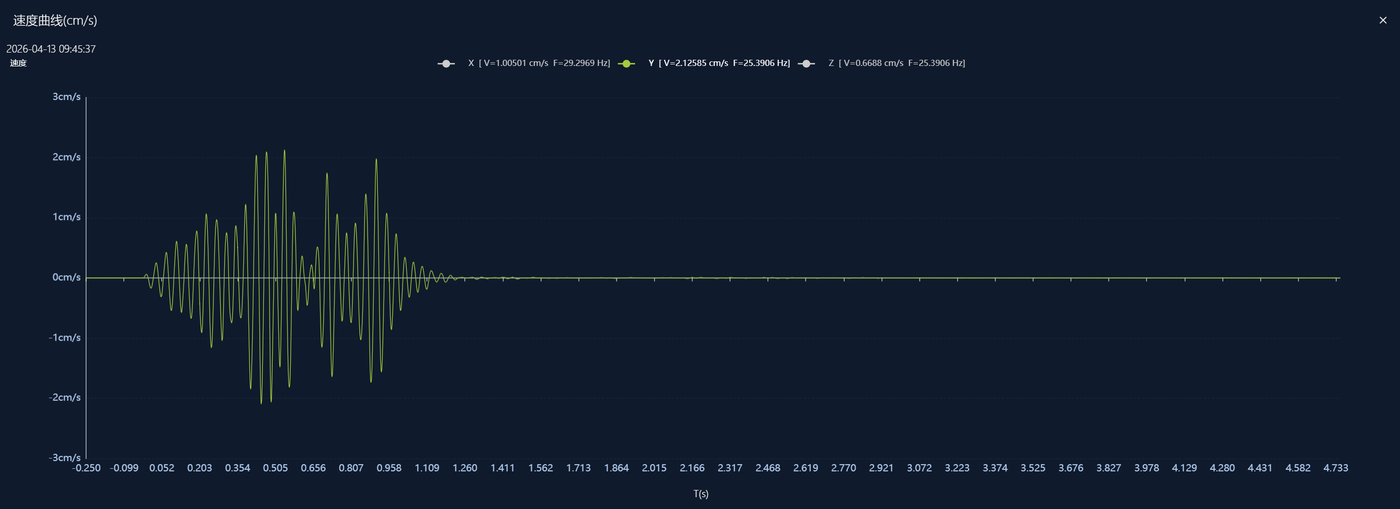

云平台用于查看振动数据、曲线和设备状态，并支持远程参数配置与固件升级。回看一次事件时，应将测点、发生时间、采集设置和波形记录对应起来，便于复核。

是否满足项目振动控制要求，还需结合监测对象、适用标准和项目确定的评价方法判断。

RT-2001可用于爆破施工、打桩施工，以及周边建筑、桥梁、大坝和古建筑等对象的振动监测。终端与三维振动速度传感器均具备IP68防护，适合户外监测点配置。

确定方案前，建议准备以下信息：
